XN297L 芯片是工作在 2.400~2.483GHz 世界通用 ISM 频段的单片无线收发芯片。XN297L采用嵌入式基带协议引擎，适用于超低功耗无线应用。
XN297L 是一款高度集成的 RF 收发器，仅由一个 MCU（微控制器）和少量外部无源组件组成，可以构建无线应用的无线系统。通过外设接口（SPI）可以操作和配置 XN297L，XN297L所有寄存器都可以通过 SPI 接口进行读或写操作。
XN297L 采用 GFSK 调制，可配置频率信道，输出功率和接口数据速率等射频参数。XN297L 支持 2Mbps，1Mbps 和 250Kbps 的数据速率。对于长距离应用，输出功率可以调节高达 11dBm，对于短距离和超低功率应用，输出功率可以低至-23dBm。
无线
通信频段：2.400GHz~2.483GHz
数据速率：2Mbps,1Mbps,250Kbps
调制方式：GFSK
射频综合器
完全集成频率合成器
1Mbps/2Mbps模式（晶振精度±60ppm）
250kbps模式（晶振精度±20ppm）
发射器
输出功率：11, 9, 5, -1, -10 or -23dBm
18mA@2dBm
30mA@9dBm
接收器
-83dBm@2Mbps
-87dBm@1Mbps
-91dBm@250Kbps
协议引擎
支持1到32字节或64字节数据长度
支持自动应答及自动重传
6个接收数据通道构成1:6的星状网络
电源管理
集成电压调节器
工作电压：2.3~3.3V
2uA断电模式
30uA待机-Ⅰ模式
主机接口
支持4引脚和3引脚SPI
高达4Mbps的SPI接口速率
支持两个独立的32字节TX和RX FIFOs
支持一个64字节的TX和RX FIFOs
封装
SOP8
QFN20(3×3mm)
| 产品型号 | 灵敏度(dBm) | 输出功率 (Max dBm） | Peripheral | 速率 | RX功耗(mA) | TX功耗(mA) | 工作电压(V) | 封装 |
| XN297LBW | -87@ 1MHz, -91@ 250KHz | 13 | SPI | 2M,1M,250K | 15 | 19@ 2dBm | 2.3~3.6 | SOP8 |
| XN297LCU | -87@ 1MHz, -91@ 250KHz | 13 | SPI | 2M,1M,250K | 15 | 19@ 2dBm | 2.3~3.6 | QFN20(3*3) |
| 序号 | 资料说明 | 下载链接 | 更新日期 |
|---|---|---|---|
| 1 | 中文版产品规格书 | XN297L 产品说明书 | 2022-03-15 |
| 2 | 英文版产品规格书 | XN297L datasheet | 2022-03-15 |
| 3 | 开发资料包 | XN297L 开发资料包 | 2022-03-15 |

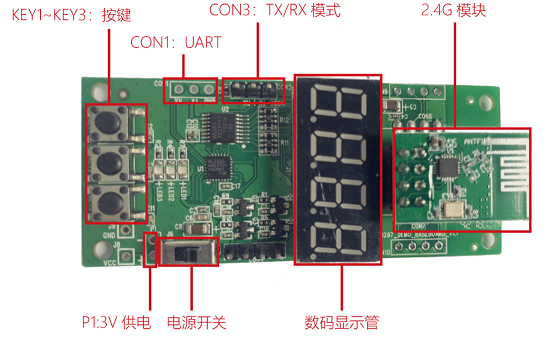

XN297L开发套件由STM8测试底板和2.4G无线射频模块组成。测试底板提供按键、数码管、串口等交互接口，可切换与显示不同的测试模式。
