1、 产品概述
TSC1907 / TSC1909 是一款应用广泛的非接触读卡器芯片，集成了在13.56MHz 下的多种非接触通信方式和协议，具有很高的技术集成度。
2、 功能特性
读写器模式支持ISO/IEC 14443A 标准
读写器模式支持ISO/IEC 14443B 标准
读写器模式支持FeliCa 规范
支持ISO/IEC 18092 NFCIP-1 标准
模拟卡模式支持ISO/IEC 14443A 标准
高度集成的解调和解码模拟电路
只需很少的外部器件，即可将输出驱动连接至天线
在读写器模式下，典型操作距离最高可达90mm，具体取决于天线设计和电源
在NFCIP-1 模式下，通讯距离可达50mm，具体取决于天线设计和电源
支持S2C 接口
支持的主机接口
◆ 支持I2C 接口(TSC1907)，快速模式速率可达400k，高速模式可达3400k
◆ 支持UART 接口(TSC1907)，最高可达1228.8k
◆ 支持SPI 接口，速率最高10Mbit/s
64 字节FIFO 缓冲器用于接收和发送
灵活的中断模式
低功耗的硬件掉电模式
支持软件掉电模式
支持LPCD 功能
可编程定时器
内部振荡器，连接27.12MHz 晶体
2.5V-5V 宽范围电源电压
CRC 协处理器
可编程I/O 管脚
内部自检功能
3、 封装
QFN32 (TSC1907)
QFN16 (TSC1909)
4、 应用领域
应用领域广泛，在考勤签到、门禁控制、公共交通、食堂就餐、水电气充值、便携式手持设备、各种会员系统等多方面的综合应用，有很强的系统应用扩展性。

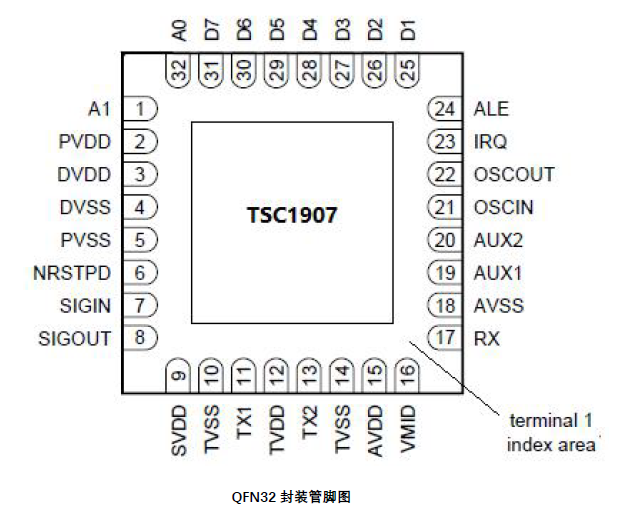

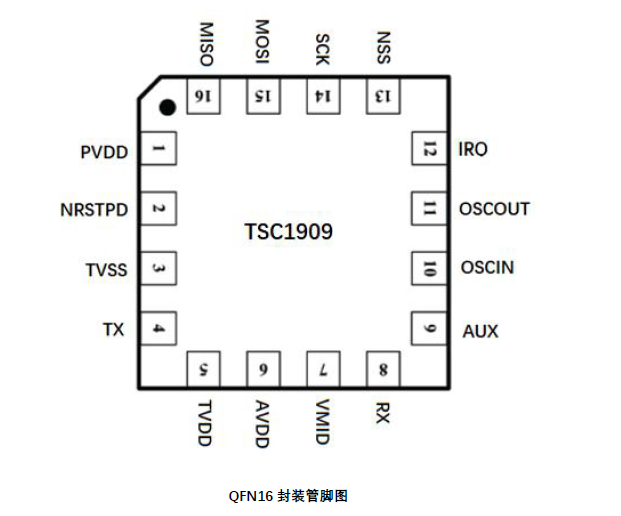

5、 引脚配置和功能
