一、产品概述
TSC9883是一款高度集成的工作在13.56MH在下的非接触读写器芯片，支持下列操作模式：
• 读写器模式，支持ISO 14443A / MIFARE®和FeliCa机制
• 读写器模式，支持ISO 14443B机制
• 卡操作模式，支持ISO 14443A / MIFARE®和FeliCa机制
• NFCIP-1模式
• 读写模式，支持 ISO/IEC 15693
• 读写模式，支持 ICODE EPC UID/EPC OTP
• 读写模式，支持 ISO/IEC 18000-3 mode 3/ EPC Class-1 HF 产品特点
TSC9883可支持下列主机接口
• 串行外设接口（SPI）
• 串行UART（类似RS232，电压高低由引脚电压决定
• I2C总线接口（包括两种模式：I2C和I2CL）
SC9883支持安全访问模块（SAM）的连接。一个专用独立的I2C接口用以连接SAM。SAM可以使用于高安全的密钥存储和作为非常高性能的加密协处理器
TSC9883支持低功耗寻卡功能（LPCD）。。
二、产品特点
∗ 支持ISO/IEC 14443A/MIFARE®，ISO/IEC 14443B和FeliCa
∗ 支持ISO/IEC 15693，ICODE EPC UID和ISO/IEC 18000-3模式3/ EPC Class-1 HF
∗ 读写器模式支持 M1 加密
∗ 高射频输出功率的前端IC，传输速度高达848 kbit/s
∗ 相符于ISO/IEC 18092的P2P被动发起方模式
∗ 读写器操作距离可达 50mm（取决于天线设计）
∗ 低功耗卡片检测
∗ 支持多种 host 接口
SPI接口最高10Mbps
I2C 接口支持最高 400Kbps 的快速模式，和最高 3.4Mbps 高速模式
串行 UART 接口，支持 RS232 帧格式，最高通讯速率 1.2Mbps
∗ 64Byte收发缓冲 FIFO
∗ 中断输出模式灵活可配
∗ 低功耗的硬复位功能
∗ 软件掉电模式
∗ 可编程定时器
∗ 内置振荡电路外接27.12MHz晶体
∗ 宽电压工作范围 3V~5.5V
∗ 内置 CRC 协处理器
∗ 可编程 I/O 引脚
∗ 内部自测试
三、封装引脚

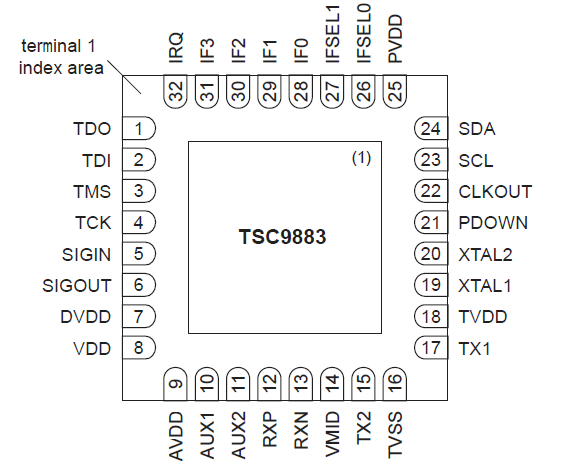

引脚定义：
| 引脚序号 | 引脚名称 | 类型 | 引脚说明 |
| 1 | TDO | O | 测试数据输出边界扫描接口 |
| 2 | TDI | I | 测试数据输入边界扫描接口 |
| 3 | TMS | I | 测试模式选择边界扫描接口 |
| 4 | TCK | I | 测试时钟边界扫描接口 |
| 5 | SIGIN | I | 非接触式通信接口输出 |
| 6 | SIGOUT | O | 非接触式通信接口输入 |
| 7 | DVDD | PWR | 数字电源缓冲 |
| 8 | VDD | PWR | 电源 |
| 9 | AVDD | PWR | 模拟电源缓冲 |
| 10 | AUX1 | O | 辅助输出：引脚用于模拟测试信号 |
| 11 | AUX2 | O | 辅助输出：引脚用于模拟测试信号 |
| 12 | RXP | I | 接收器输入引脚用于已接收RF射频信号 |
| 13 | RXN | I | 接收器输入引脚用于已接收RF射频信号 |
| 14 | VMID | PWR | 内部接收器参考电压 |
| 15 | TX2 | O | 发射器2：提供13.56MH在载波调制 |
| 16 | TVSS | PWR | 提供给发射器输出级TX1，TX2的接地引脚 |
| 17 | TX1 | O | 发射器1：提供13.56MH在载波调制 |
| 18 | TVDD | PWR | 发射器电源 |
| 19 | XTAL1 | I | 晶振输入：输入至振荡器的反相放大器。此引脚也用于外部生成时钟的输入（FOSC=27.12MHz） |
| 20 | XTAL2 | O | 晶振暑输出：输出至振荡器的反相放大器 |
| 21 | PDOWN | I | 关机 |
| 22 | CLKOUT | O | 时钟输出 |
| 23 | SCL | O | 串行时钟线 |
| 24 | SDA | I/O | 串行数据线 |
| 25 | PVDD | PWR | 引脚电源 |
| 26 | IFSEL0 | I | 主机接口选择0 |
| 27 | IFSEL1 | I | 主机接口选择1 |
| 28 | IF0 | I/O | 接口引脚，多功能引脚：可分配给主机接口RS232，SPI，I2C，I2C-L |
| 29 | IF1 | I/O | 接口引脚，多功能引脚：可分配给主机接口SPI，I2C，I2C-L |
| 30 | IF2 | I/O | 接口引脚，多功能引脚：可分配给主机接口RS232，SPI，I2C，I2C-L |
| 31 | IF3 | I/O | 接口引脚，多功能引脚：可分配给主机接口RS232，SPI，I2C，I2C-L |
| 32 | IRQ | O | 中断请求：输出信号以示意中断事件 |
| 33 | VSS | PWR | 接地引脚和连接散热器 |
四、电气参数
极限额定参数
| 参数 | 最小值 | 最大值 | 单位 |
| 存储温度 | -25 | 85 | ℃ |
| AVDD，DVDD，TVDD，PVDD | -0.5 | 5.5 | V |
| ESD(HMB) | 2 | KV | |
| ESD(CDM) | 500 | V |
注：如果外交条件超过“极限额定参数”的额定值，将会对芯片造成永久性的破坏。
主要电气指标
| 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| AVDD | 模拟电源 | VPVDD≤VAVDD=VDVDD≤VTVDD | 3 | 5 | 5.5 | V |
| DVDD[1] | 数字电源 | VPVDD≤VAVDD=VDVDD≤VTVDD | 3 | 5 | 5.5 | V |
| TVDD[2] | 发射器电源 | VPVDD≤VAVDD=VDVDD≤VTVDD | 3 | 5 | 5.5 | V |
| PVDD[3] | 引脚电源 | VPVDD≤VAVDD=VDVDD≤VTVDD | 1.6 | 1.8 | 5.5 | V |
| IDPD | Deep power-down电流 | AVDD=DVDD=TVDD=PVDD=3V NPD=0，进入DPD模式 | 10 | uA | ||
| IHPD | Hard power-down电流(register retention) | AVDD=DVDD=TVDD=PVDD=3V NPD=0，进入HPD模式 | 3 | 6 | uA | |
| IAVDD | 工作电流 | 调制解调器开 | 17 | 20 | mA | |
| 调制解调器关 | 0.45 | 0.5 | mA | |||
| ITVDD[4] | 射频工作电流 | 连续发射载波 VTVDD=3.0V | 60 | 100 | mA | |
| TA | 工作温度 | -25 | 85 | ℃ |
[1]AVDD必须等于DVDD
[2]TVDD电压必须大于或等于AVDD
[3]PVDD必须小于等于AVDD
[4]ITVDD取决于TVDD电压、及天线网络参数的设置。根据引用的需求不同，配置不同的天线网络，可以控制ITVDD小于100mA，也可以将 ITVDD设置得更大以达到更远的射频操作距离。
