SWM341 Cortex®-M33系列

SWM341 Cortex®-M33系列

1、 概述

SWM341是一款基于 ARM○ R Cortex® M33的 32位微控制器。具有高性能、低功耗、代码密度大等突出特点,适用于工业控制、白色家电、电机驱动等诸多应用领域。

SWM341内嵌 ARM○ R Cortex® M33控制器,片上包含精度为 1%以内的 20MHz/40MHz时钟,可通过 PLL倍频到 150MHz时钟,提供多种内置 FLASH/SRAM大小可供选择,支持 ISP(在系统编程)操作及 IAP(在应用编程)。

外设串行总线包括CAN接口,多个 UART接口、 SPI通信接口(支持主 /从 /I2S模式选择)及 I2C接口(支持主 /从选择)。此外还包括 1个 32位看门狗定时器, 5组 32位加强型定时器, 12组24位基础型定时器, ,10路独立通道 16位的 PWM发生器, 2个共计 16通道 12位、 2.5MSPS的逐次逼近型 ADC模块, 1个 TFT LCD液晶驱动模块、 1个 SDIO接口、一个图像硬解码器 JPEG、

一个数模转换 DAC模块、 1个 RTC实时时钟以及 1个外接 SDRAM接口 控制 模块,同时提供欠压检测及低电压复位功能。


2、 特性

    ⚫ 内核

        ◼ 32位 ARM® Cortex™ M33 内核

        ◼ 24位系统定时器

        ◼ 工作频率最高 150MHz

        ◼ 硬件单周期乘法

        ◼ 集成嵌套向量中断控制器( NVIC),提供最多 240个、 8级可配置优先级的中断

        ◼ 通过 SWD接口烧录

    ⚫ 内置 LDO

        ◼ 供电电压范围为 2.0V至 3.6V

    ⚫ 片上 SRAM存储器

        ◼ 64KB

    ⚫ 片上 FLASH存储器

        ◼ 512KB

        ◼ 支持用户定制 ISP(在系统编程)更新用户程序

        ◼ 自带 CACHE

    ⚫ SDRAMC模块

    ⚫ 串行接口

        ◼ 最多 4路 UART模块,具有独立 8字节 FIFO,最高支持主时钟 16分频

        ◼ 最多 3路 SPI模块,具有 8字节独立 FIFO,支持 SPI、 SSI、 I2S协议,支持 Master/slave模式 ,支持 4线 SPI FLASH读写模 式

        ◼ 最多 2路 I2C模块,支持 7位、 10位地址方式,支持 Master/slave模式

        ◼ 2路 CAN模块,支持 协议 2.0A(11Bit标识符 )和 2.0B 29Bit标识符)

    ⚫ PWM控制模块

        ◼ 独立 10通道 16位 PWM产生器 ,每个通道均可配置为具备死区的互补模式

        ◼ 可设置高电平结束或周期开始两种条件触发中断

        ◼ 具有边沿、中心对称等多种输出模式

        ◼ 支持 死区控制

        ◼ 灵活的 ADC采样触发

    ⚫ 定时器模块

        ◼ 5路 32位 加强型 定时器

            ◆ 具备独立中断

            ◆ 支持 计数器 、捕获、脉冲输出功能

        ◼ 12路 24位 基础型 定时器

            ◆ 具备独立中断

            ◆ 每个具备独立 8位分频

        ◼ 32位看门狗定时器,溢出后可配置触发中断或复位芯片

    ⚫ QEI模块

        ◼ 16bit向上向下计数

    ⚫ WDT模块

        ◼ 16bit计数位宽

    ⚫ RTC模块

        ◼ 可自由设置日期(年 、月、周、日)和时间 (时 、分、秒)

        ◼ 可自由设置 闹钟 (周 、 时 、分、秒)

        ◼ 自动识别 当前设置 年份是否 为闰年

    ⚫ CORDIC

    ⚫ CRC

    ⚫ DIV

    ⚫ TFT LCD驱动模块

        ◼ 支持 SYNC接口 和 MPU接口的外部 LCD扩展

        ◼ 支持最高分辨率 1024*1024,实际分辨率可以配置

    ⚫ JPEG

        ◼ 8位色深(采样精度)

        ◼ 最多支持 2个 DC/AC Huffman表

        ◼ 最多支持 3个量化表

        ◼ 支持 1024 x 1024像素

    ⚫ DMA2D

        ◼ 接口支持 HALFWORD和 WORD操作

        ◼ 支持 RGB888, RGB565以及 ARGB888三种颜色格式

    ⚫ SDRAMC

        ◼ 支持 WORD HALF WORD BYTE操作

    ⚫ SDIO

        ◼ 支持 1位 、 4位 、 8位的 SD模式

    ⚫ DMA模块

        ◼ 支持 存储器到存储器 、存储器到外设 、 外设到外设之 间的数据搬运

    ⚫ USB

        ◼ 支持全速( 12 Mbps)传输

        ◼ 支持低速( 1.5 Mbps)传输

    ⚫ SFC

        ◼ 支持 4线快速读操作

    ⚫ GPIO

        ◼ 最多可达 112个 GPIO

        ◼ 可配置 IO模式

            ◆ 上拉

            ◆ 下拉

            ◆ 推挽

            ◆ 开漏

        ◼ 灵活的中断配置

            ◆ 触发类型设置(边沿检测、电平检测)

            ◆ 触发电平设置(高电平、低电平)

            ◆ 触发边沿设置(上升沿、下降沿、双边沿)

    ⚫ 模拟外设

        ◼ 最多 2个独立 12位高精度 SAR ADC,各 12路,共计 24路

            ◆ 采样率高达 2.5M SPS

            ◆ 支持 多种模式

            ◆ 具备独立的采样序列及 结果寄存器

            ◆ 提供独立 FIFO

            ◆ 可由软件 、 PWM、 TIMER触发

            ◆ 支持 DMA

        ◼ 4路运算放大器

        ◼ 3路比较器

        ◼ DAC

            ◆ 电压范围 0~3.3V

            ◆ 12bit数字输入

            ◆ 支持 DMA请求

    ⚫ 欠压检测 BOD

        ◼ 支持欠压检测

        ◼ 支持欠压中断和复位选择

    ⚫ 时钟源

        ◼ 20MHz/40MHz精度可达 1%的片内时钟源

        ◼ 32KHz片内时钟源

        ◼ 32768片外低频晶振

        ◼ 2 32MHz片外 高频 晶振

        ◼ PLL

    ⚫ 温度传感器

    ⚫ 环境

        ◼ 工作温度: 40 105

        ◼ 保存温度: 50 150

        ◼ 湿度等级: MSL3

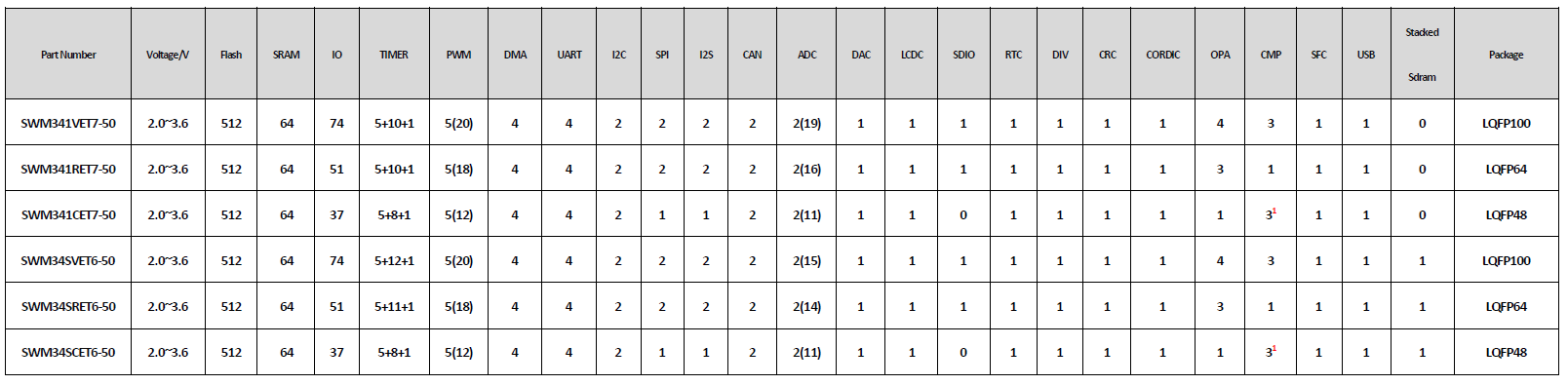

    ⚫ 封装

        ◼ LQFP100

        ◼ LQFP64

        ◼ LQFP48

    ⚫ 其他

        ◼ 可定制 ISP程序

    ⚫ 应用范围

        ◼ 压缩机驱动

        ◼ 工业控制

        ◼ 电机驱动

        ◼ 白色家电

        ◼ 屏幕领域
