★ 最高48MHz HIRC, 精度1%
★ 每个I/O均可作为touch key,最多支持26个触摸touch key.
★ 每个I/O均可作为ADC输入,每个I/O均可做中断唤醒.
★ 可编程设置I/O驱动能力: 4mA ~ 64mA, I/O驱动LED时可以调节不同亮度.
★ 支持LED数码驱动, 大多8COM * 12SEG
★ 宽工作电压 2.4V ~ 5.5V.
★ 工作温度 -40℃ ~ 105℃
★ 内置2个模拟比较器(ACPM)及3个可编程放大器(TX8T3263系列), 可用于马达应用.
★ 外设接口UART/SPI/I2C/PWM输出/LED drive的SEG及COM/比较器输出, 可以随意配置
引脚位置, 比较器、运放输入可以有限配置引脚位置, 方便电路设计.
1. 产品概述

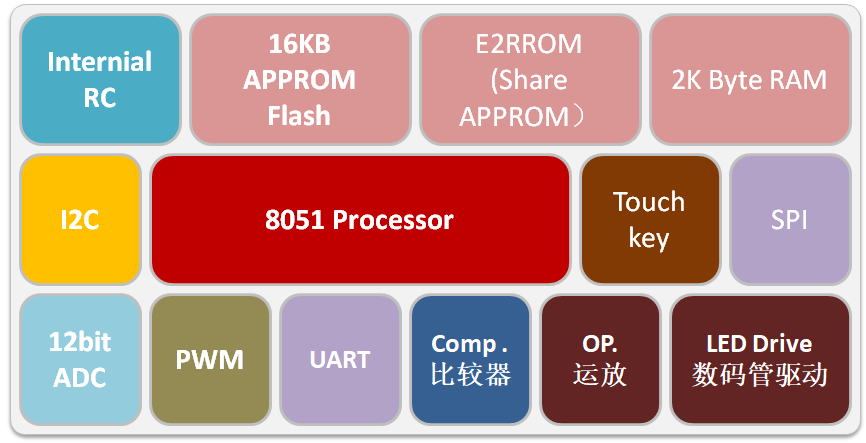

TX8T3260 、TX8T3261、TX8T3262、TX8T3263、TX8T3265 是高性能低功耗的8051 内核MCU,工作主频最高为48MHz,内置16K 字节LogicFlash 存储器(支持类EEPROM 功能),2K 字节SRAM。 其中TX8T3263是触摸+电机控制MCU,内置比较器及运放。
模拟资源:
1 个12 位500KSPS 的SARADC、2 个多功能比较器、3 个运放。
定时器资源:
5 个16 位通用定时器(都支持Capture、Count、PWM 功能)、
1 个16 位唤醒定时器(都支持Capture、Count、PWM 功能)、
1 个8 位蜂鸣器(支持PWM、Count 功能)、
1 个看门狗定时器。
标准的通信接口:
1 个SPI 接口、1 个IIC 接口和2 个UART 接口(其中UART1 支持DMA 工作方式)。
TouchKey:
每个IO 都可以作为触摸按键功能,最多26个触摸按键。
LED 显示功能:
支持多达8COM x 12SEG。
硬件加速模块:
支持有符号数/无符号数的数学计算功能包括32 位/16 位除法,16 位/16 位除法,16 位x16 位乘法,16 位+16 位加法,16 位-16 位减法,32 位开平方;
GPIO:
内置30K 上下拉电阻,多个驱动档位可配置,每个IO 都可以作为ADC 的输入,每个IO 都可以作为IO 中断唤醒口。
2. 应用场合:
触控+LED 系列MCU 产品的应用
触控+LED+简单电机控制系列MCU 产品的应用
3. TX8T326X选型表:
产品系列 | 产品型号 | 封装 | 主控 | 主频(MHz) | Flash (KByte) | SRAM (Byte) | EEROM (Byte) | GPIO | 工作电压(V) | 工作温度(℃) | Touch Key | LED(com*seg) | LCD(com*seg) | 高级Timer | 通用Timer | Watchdog | PWM | UART | SPI | IIC | ADC(12bit通道数) | DAC | ACMP | OP | PGA | CRC | 代码加密 | 低功耗 |
TX8T3260 | TX8T3260SO16 | SOP16 | 8051 | 48 | 16 | 2048 | 128 | 14 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 14 | 8*6 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 14 | 0 | 0 | 0 | 0 | 1 | √ | 5uA |
TX8T3260SO20 | SOP20 | 8051 | 48 | 16 | 2048 | 128 | 18 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 18 | 8*10 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 18 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3260SO28 | SOP28 | 8051 | 48 | 16 | 2048 | 128 | 26 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 26 | 8*12 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 26 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3260TS20 | TSSOP20 | 8051 | 48 | 16 | 2048 | 128 | 18 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 18 | 8*10 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 18 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3260SS28 | SSOP28 | 8051 | 48 | 16 | 2048 | 128 | 26 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 26 | 8*12 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 26 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3261 | TX8T3261SO16 | SOP16 | 8051 | 48 | 16 | 2048 | 128 | 14 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 14 | 8*6 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 14 | 0 | 0 | 0 | 0 | 1 | √ | 5uA |
TX8T3261SO20 | SOP20 | 8051 | 48 | 16 | 2048 | 128 | 18 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 18 | 8*10 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 18 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3261SO28 | SOP28 | 8051 | 48 | 16 | 2048 | 128 | 26 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 26 | 8*12 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 26 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3261TS20 | TSSOP20 | 8051 | 48 | 16 | 2048 | 128 | 18 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 18 | 8*10 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 18 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3261QF20 | QFN20 | 8051 | 48 | 16 | 2048 | 128 | 19 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 19 | 8*10 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 19 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3262 | TX8T3262SO16 | SOP16 | 8051 | 48 | 16 | 2048 | 128 | 14 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 14 | 8*6 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 14 | 0 | 0 | 0 | 0 | 1 | √ | 5uA |
TX8T3262SO16B | SOP16 | 8051 | 48 | 16 | 2048 | 128 | 14 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 14 | 8*6 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 14 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3262SO20 | SOP20 | 8051 | 48 | 16 | 2048 | 128 | 18 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 18 | 8*10 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 18 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3262SO28 | SOP28 | 8051 | 48 | 16 | 2048 | 128 | 26 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 26 | 8*12 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 26 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3262TS20 | TSSOP20 | 8051 | 48 | 16 | 2048 | 128 | 18 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 18 | 8*10 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 18 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3263 | TX8T3263SS28 | SSOP28 | 8051 | 48 | 16 | 2048 | 128 | 26 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 26 | 8*12 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 26 | 2 | 2 | 3 | 3 | 1 | √ | 5uA |
TX8T3263SS28B | SSOP28 | 8051 | 48 | 16 | 2048 | 128 | 26 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 26 | 8*12 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 26 | 2 | 2 | 3 | 3 | 1 | √ | 5uA | |
TX8T3265 | TX8T3265SO16 | SOP16 | 8051 | 48 | 16 | 2048 | 128 | 14 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 14 | 8*6 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 14 | 0 | 0 | 0 | 0 | 1 | √ | 5uA |
TX8T3265SO20 | SOP20 | 8051 | 48 | 16 | 2048 | 128 | 18 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 18 | 8*10 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 18 | 0 | 0 | 0 | 0 | 1 | √ | 5uA | |
TX8T3265SO28 | SOP28 | 8051 | 48 | 16 | 2048 | 128 | 26 | 2.4 ~ 5.5 | ﹣40 ~ 105 | 26 | 8*12 | 0 | 6*16bit | 5*16bit | 1 | 6 | 2 | 1 | 1 | 26 | 0 | 0 | 0 | 0 | 1 | √ | 5uA |
