血氧仪方案概述
指夹式血氧仪的原理：由于血液中的血红细胞， 其中含氧红蛋白(Hb02)和还原血红蛋白(Hb)这两种血红蛋白对红光(660nm)和红外线(910nm)有不同的吸收能力. 还原血红蛋白(Hb)吸收的红光较多, 红外线较少. 而含氧血红蛋白(Hb02)则相反, 它吸收的红光较少, 红外线较多. 通过在指夹式血氧仪的同一位置设置红光LED和红外线LED灯, 当光线从手指的一面穿透到另一面, 被光敏二极管接收后, 可产生对应比例的电压. 经过主控芯片分析处理, 将结果显示在液晶显示屏上.
本方案采用内置高精度ADC的SOC芯片, 外围器件简单, 成本较低、精度较高。
技术参数
1) 显示方式:
OLED显示或LED显示;
脉搏氧饱和度显示范围为 0% - 100%;
2) 电池要求:
2节1.5V AAA电池, 内部电源供电设备;
电压适应范围: DC 2.3V – 3.0V, 允差 ±5%;
工作电流: <30MA
3) 测量精度:
血氧饱和度在70% - 100%段为±2%, 小于70%无定义, 脉率为25bpm – 250bpm, 测量误差±1%或±1bpm, 二者中较大者;
4) 弱灌注情况下的测量性能:
在脉搏充盈度为6%时, 能正确显示血氧饱和度值和脉率值;
5) 无手指插入时, 3秒后自动退出; 6)正常工作条件:
环境温度: 5℃ - 40℃;
相对湿度: ≤80%;
运行方式: 连续运行;
6) 运行方式: 连续运行;

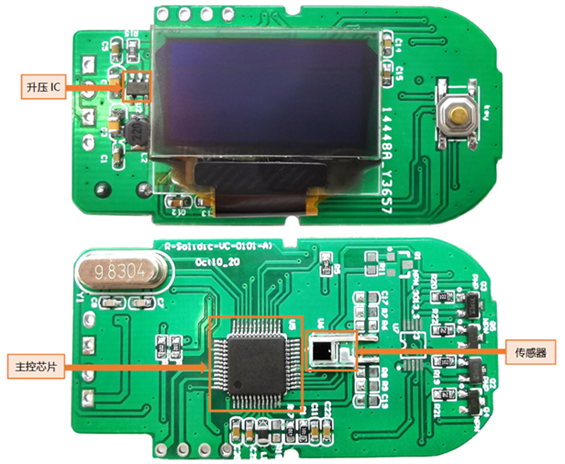

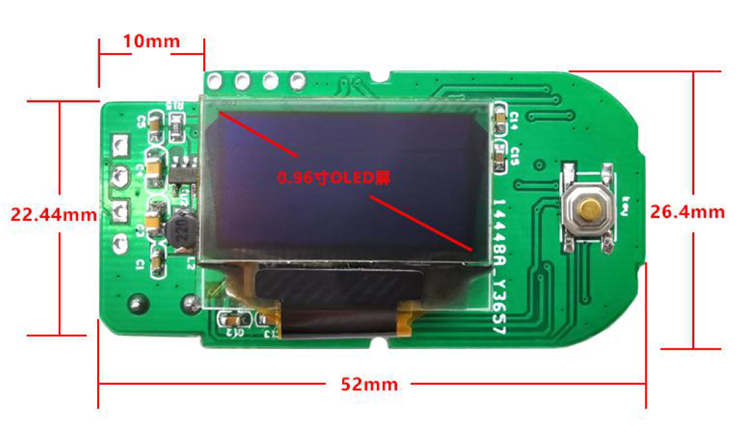

主板结构
