| 产品系列 | 协议类别 | 工作电压 | SRAM | Flash | TX电流 | RX电流 | 最大发射功率 |
| PAN102 系列 | Bluetooth® LE 4.2 | 2.2-3.6V | 16KB | 256KB | 17mA@0dBm | 16mA | 13dBm |
产品概述
PAN1020集成了射频收发器和蓝牙低功耗基带处理器。它可以用作应用程序处理器以及完全托管系统中的数据泵。
PAN1020包含一个嵌入式闪存，用于存储蓝牙配置文件以及自定义应用程序代码。合格的BLE协议栈存储在专用闪存区域中，该BLE协议栈以及客户应用软件都在嵌入式MCU处理器上运行。低泄漏保持RAM用于在深度休眠模式下存储所有敏感数据和连接信息。
BLE固件包括L2CAP服务层协议，安全管理器（SM），属性协议（ATT），通用属性配置文件（GATT）和通用访问配置文件（GAP）。 此外，还支持应用配置文件，如接近度，健康温度计，心率，血压，葡萄糖和人机接口设备（HID）。
PAN1020包含了一个32位的微控制器。它广泛支持从低端，价格敏感的设计到计算密集型设计的应用，并为经济型产品提供了先进的高端功能。
PAN1020具有许多高性能外设功能，例如高达41个引脚通用I/O端口（PAN1020BY具有41个引脚，PAN1020DY具有40个引脚），3个32位定时器，2个UART，2个SPI接口，2个I2C接口，1个8通道的16位PWM发生器，一个8通道12位ADC，看门狗定时器，窗口看门狗定时器和欠压检测器。所有这些外设都已集成到PAN1020中，以减少元件数量，电路板空间和系统成本。
此外，PAN1020还配备了ISP（在系统编程）和ICP（在线编程）功能，允许用户更新程序存储器而无需从实际的最终产品中移出芯片。PAN1020还支持在应用程序编程（IAP）功能，这意味着在嵌入式闪存更新后，用户切换执行代码而无需复位芯片。
PAN1020的工作频率高达52 MHz，工作电压范围为2.2V~3.6V，温度范围为-40℃〜+ 85℃。 对于PAN1020，嵌入式FLASH最大可达256 KB，SRAM最高可达16 KB。它还提供大小可配置的数据闪存（与程序闪存共享），以及用于ISP的大小可配置的闪存。
1. 主要特性
⚫ BLE
- 支持BLE4.2
- 支持Sig Mesh
⚫ RF
- 2.4GHz射频收发机
- 接收灵敏度：-90 dBm@1Mbps
- 最大接收信号：0 dBm
- 可编程发射输出功率 ：最大为13 dBm，一般为8 dBm
- 单线天线：无需RF匹配或RX/TX切换
⚫ 内核
- MCU内核运行速度高达52 MHz
- 一个24位系统定时器
- 支持低功耗空闲模式
- 单周期32位硬件乘法器
- 支持串行线调试（SWD）接口和两个观察点/四个断点
⚫ 内存
- 256 KB闪存用于程序存储器
- 16 KB SRAM
⚫ 外设
- QFN32封装
➢ 25个GPIO
➢ 两个UART
➢ 三个SPIs
➢ 两个I2Cs
➢ 一个8通道ADC
➢ 一个8通道PWM0
- QFN48封装
➢ PAN1020BY具有41个引脚，PAN1020DY具有40个引脚
➢ 两个UART
➢ 三个SPI
➢ 两个I2C
➢ 一个8通道ADC
➢ 一个8通道PWM0
- QSOP24封装
➢ 15个GPIO
➢ 两个UART
➢ 三个SPI
➢ 两个I2C
➢ 一个4通道ADC
➢ 一个4通道PWM0
- 三通道32位定时器（一个8位预分频计数器，每个定时器具有24位向上定时器）
- 高达三通道的DMA（每个都对应这源和目标对）
- 两个基于DMA的UART设备
- 两组基于DMA的SPI主从设备
- 两组基于DMA的I2C主从设备
- 8通道12位ADC
- 一个内置的具有8通道的PWM发生器
- 一个带有18位向上计数器的WDT
- 一个带有6位向下计数器和6位比较器的WWDT
⚫ 特殊特征
- ISP, ICP和IAP
- BOD可编程阈值电压：2.87V/2.72V/2.34V/2.06V
- 96位唯一的ID
- LVR阈值电压：1.7±0.1V
⚫ 封装
- QFN32封装，5 × 5 mm
- QFN48封装，6 × 6 mm
- QSOP24封装，Pin Pitch = 0.635mm
⚫ 交直流特性
- 工作温度： -40℃~85℃
- 工作电压：2.2~3.6V
- 可靠性： ESD HBM pass ±2KV
- 适用于宽工作电压的内置LDO：2.2V to 3.6V
➢ ~2uA @ 深度睡眠模式，由内部32K RC振荡器唤醒
2. 典型应用
⚫ 电视和机顶盒遥控器
⚫ 无线游戏手柄
⚫ 无线鼠键
⚫ 智能家居

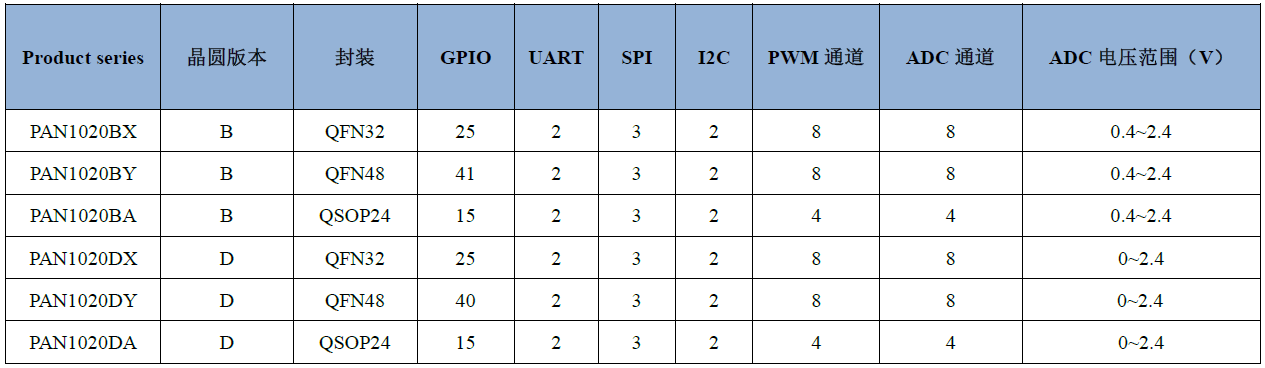

3. 选型表：
