TX8T326X触摸MCU系列系列

产品描述

★ 最高48MHz HIRC, 精度1%

★ 每个I/O均可作为touch key，最多支持26个触摸touch key.

★ 每个I/O均可作为ADC输入，每个I/O均可做中断唤醒.

★ 可编程I/O驱动能力: 4mA ~ 64mA.

★ 宽工作电压 2.4V ~ 5.5V.

★ 工作温度 -40℃ ~ 105℃.

★ 内置2个模拟比较器(ACPM)及3个可编程放大器, 可用于马达应用.

★ 外设接口UART/SPI/I2C/PWM输出/LED drive的SEG及COM/比较器输出, 可以随意配置
引脚位置, 比较器、运放输入可以有限配置引脚位置, 方便电路设计.

★ 多种脚位排列封装,以及I/O功能定义灵活,在切换旧项目平台时,可选到合适芯片,无需更
改硬件.

TX8T326X

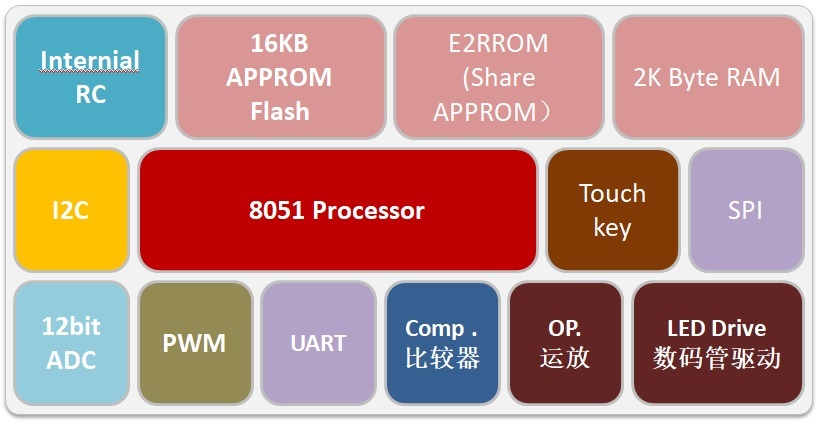

1. 产品概述

TX8T3263 是一款高性能低功耗的8051 内核MCU，工作主频最高为48MHz，内置16K 字节LogicFlash 存储器（支持类EEPROM 功能），2K 字节SRAM。

模拟资源：

1 个12 位500KSPS 的SARADC、2 个多功能比较器、3 个运放。

定时器资源：

5 个16 位通用定时器（都支持Capture、Count、PWM 功能）、

1 个16 位唤醒定时器(都支持Capture、Count、PWM 功能）、

1 个8 位蜂鸣器（支持PWM、Count 功能）、

1 个看门狗定时器。

标准的通信接口：

1 个SPI 接口、1 个IIC 接口和2 个UART 接口（其中UART1 支持DMA 工作方式）。

TouchKey：

每个IO 都可以作为触摸按键功能，最多26个触摸按键。

LED 显示功能：

支持多达8COM x 12SEG。

硬件加速模块：

支持有符号数/无符号数的数学计算功能包括32 位/16 位除法，16 位/16 位除法，16 位x16 位乘法，16 位+16 位加法，16 位-16 位减法，32 位开平方；

GPIO：

内置30K 上下拉电阻，多个驱动档位可配置，每个IO 都可以作为ADC 的输入，每个IO 都可以作为IO 中断唤醒口。

2. TX8T326X选型表：

产品系列	产品型号	封装	主控	主频(MHz)	Flash (KByte)	SRAM (Byte)	EEROM (Byte)	GPIO	工作电压(V)	工作温度(℃)	Touch Key	LED(com*seg)	LCD(com*seg)	高级Timer	通用Timer	Watchdog	PWM	UART	SPI	IIC	ADC(12bit通道数)	DAC	ACMP	OP	PGA	CRC	代码加密	低功耗
TX8T3260	TX8T3260SO16	SOP16	8051	48	16	2048	128	14	2.4 ~ 5.5	﹣40 ~ 105	14	8*6	0	6*16bit	5*16bit	1	6	2	1	1	14	0	0	0	0	1	√	5uA
	TX8T3260SO20	SOP20	8051	48	16	2048	128	18	2.4 ~ 5.5	﹣40 ~ 105	18	8*10	0	6*16bit	5*16bit	1	6	2	1	1	18	0	0	0	0	1	√	5uA
	TX8T3260SO28	SOP28	8051	48	16	2048	128	26	2.4 ~ 5.5	﹣40 ~ 105	26	8*12	0	6*16bit	5*16bit	1	6	2	1	1	26	0	0	0	0	1	√	5uA
	TX8T3260TS20	TSSOP20	8051	48	16	2048	128	18	2.4 ~ 5.5	﹣40 ~ 105	18	8*10	0	6*16bit	5*16bit	1	6	2	1	1	18	0	0	0	0	1	√	5uA
	TX8T3260SS28	SSOP28	8051	48	16	2048	128	26	2.4 ~ 5.5	﹣40 ~ 105	26	8*12	0	6*16bit	5*16bit	1	6	2	1	1	26	0	0	0	0	1	√	5uA
TX8T3261	TX8T3261SO16	SOP16	8051	48	16	2048	128	14	2.4 ~ 5.5	﹣40 ~ 105	14	8*6	0	6*16bit	5*16bit	1	6	2	1	1	14	0	0	0	0	1	√	5uA
	TX8T3261SO20	SOP20	8051	48	16	2048	128	18	2.4 ~ 5.5	﹣40 ~ 105	18	8*10	0	6*16bit	5*16bit	1	6	2	1	1	18	0	0	0	0	1	√	5uA
	TX8T3261SO28	SOP28	8051	48	16	2048	128	26	2.4 ~ 5.5	﹣40 ~ 105	26	8*12	0	6*16bit	5*16bit	1	6	2	1	1	26	0	0	0	0	1	√	5uA
	TX8T3261TS20	TSSOP20	8051	48	16	2048	128	18	2.4 ~ 5.5	﹣40 ~ 105	18	8*10	0	6*16bit	5*16bit	1	6	2	1	1	18	0	0	0	0	1	√	5uA
	TX8T3261QF20	QFN20	8051	48	16	2048	128	19	2.4 ~ 5.5	﹣40 ~ 105	19	8*10	0	6*16bit	5*16bit	1	6	2	1	1	19	0	0	0	0	1	√	5uA
TX8T3262	TX8T3262SO16	SOP16	8051	48	16	2048	128	14	2.4 ~ 5.5	﹣40 ~ 105	14	8*6	0	6*16bit	5*16bit	1	6	2	1	1	14	0	0	0	0	1	√	5uA
	TX8T3262SO16B	SOP16	8051	48	16	2048	128	14	2.4 ~ 5.5	﹣40 ~ 105	14	8*6	0	6*16bit	5*16bit	1	6	2	1	1	14	0	0	0	0	1	√	5uA
	TX8T3262SO20	SOP20	8051	48	16	2048	128	18	2.4 ~ 5.5	﹣40 ~ 105	18	8*10	0	6*16bit	5*16bit	1	6	2	1	1	18	0	0	0	0	1	√	5uA
	TX8T3262SO28	SOP28	8051	48	16	2048	128	26	2.4 ~ 5.5	﹣40 ~ 105	26	8*12	0	6*16bit	5*16bit	1	6	2	1	1	26	0	0	0	0	1	√	5uA
	TX8T3262TS20	TSSOP20	8051	48	16	2048	128	18	2.4 ~ 5.5	﹣40 ~ 105	18	8*10	0	6*16bit	5*16bit	1	6	2	1	1	18	0	0	0	0	1	√	5uA
TX8T3263	TX8T3263SS28	SSOP28	8051	48	16	2048	128	26	2.4 ~ 5.5	﹣40 ~ 105	26	8*12	0	6*16bit	5*16bit	1	6	2	1	1	26	2	2	3	3	1	√	5uA
TX8T3263	TX8T3263SS28B	SSOP28	8051	48	16	2048	128	26	2.4 ~ 5.5	﹣40 ~ 105	26	8*12	0	6*16bit	5*16bit	1	6	2	1	1	26	2	2	3	3	1	√	5uA
TX8T3265	TX8T3265SO16	SOP16	8051	48	16	2048	128	14	2.4 ~ 5.5	﹣40 ~ 105	14	8*6	0	6*16bit	5*16bit	1	6	2	1	1	14	0	0	0	0	1	√	5uA
	TX8T3265SO20	SOP20	8051	48	16	2048	128	18	2.4 ~ 5.5	﹣40 ~ 105	18	8*10	0	6*16bit	5*16bit	1	6	2	1	1	18	0	0	0	0	1	√	5uA
	TX8T3265SO28	SOP28	8051	48	16	2048	128	26	2.4 ~ 5.5	﹣40 ~ 105	26	8*12	0	6*16bit	5*16bit	1	6	2	1	1	26	0	0	0	0	1	√	5uA
