SWM 201 系列资源及应用参考
SWM 201 SERIES RESOURCES AND APPLICATION REFERENCE

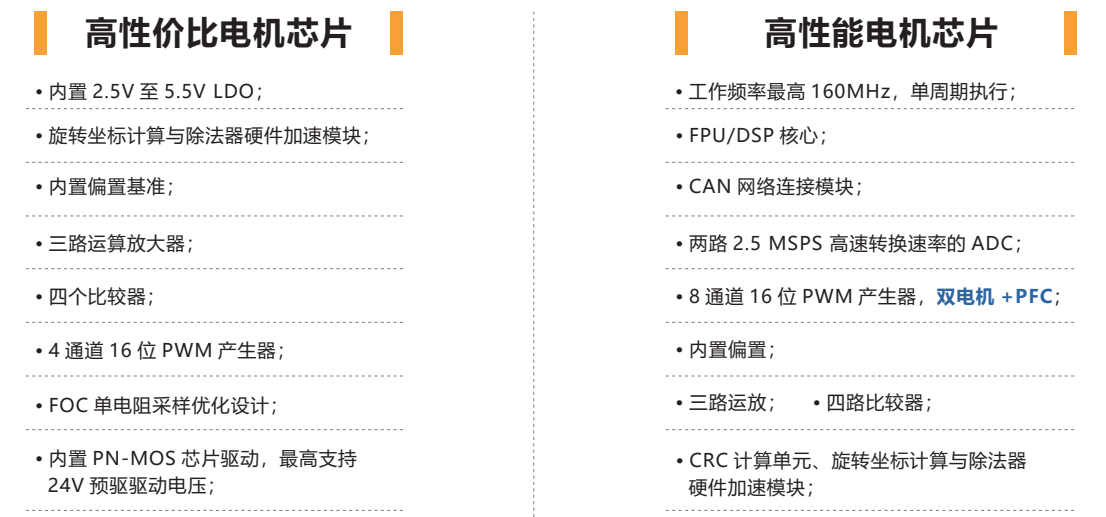

丨功能框图
功能特性 | Functional features |
供电电压 | ▲ 供电电压：2.5V~5.5V [ 20P(8V~24V)]▲ 支持欠压中断和复位选择 |
SWM20G | ▲ 集 成 P- N 型 MOS DRIVER▲ 使用电压范围 8-24V▲ 驱动电流能力：50-80mA |
SWM20D | ▲ 集 成 6 N 型 MOS DRIVER▲ 驱动最高耐压 160V▲ 驱动芯片供电 10-20V▲ 驱动电流能力：350mA-650mA |
GPIO | ▲ 最多可达 44 个 GPIO |
功 耗 | ▲ 浅睡眠：38uA ▲ 深睡眠：200nA |
工作温度 | ▲ -40℃ ~105℃ |
封 装 | ▲ SSOP28 LQFP48 |

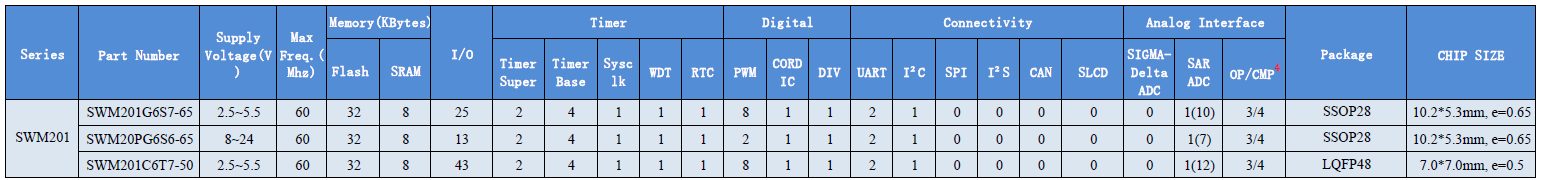

丨选型表：
丨推荐应用： 落地扇、空净、水泵、吊扇、电动工具 ...
| Electric Tool 电动工具 | Personal Care 个人护理 | |
| - Electric Saw 电锯 | - Hair Drier 吹风机 | |
| - Electric Drill 电钻 | ||
| - Electric Welding Machine 电焊机 |
| Electric Vehicle 电动车 | Household Appliances 生活电器 | |
| - ElectricMotorcycle 电动摩托车 | - Air Purifier 空气净化器 | |
| - ElectricBicycle 电动自行车 | - Fan 风扇 | |
| - Electric Rickshaw 电动人力车 | - Water Heater Fan 热水器风机 |

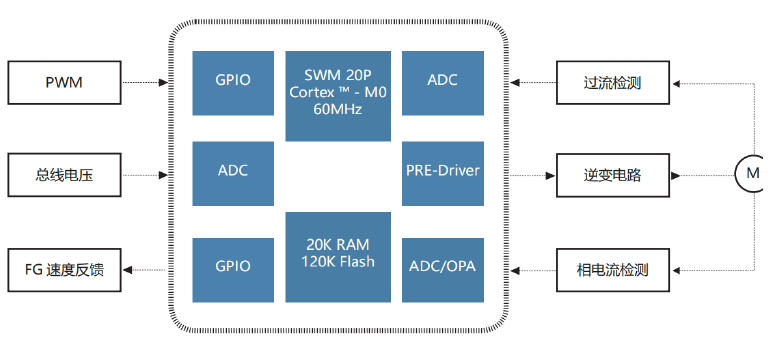

丨参考应用方案举例： 低压落地扇PMSM方案
采用SWM20PG6S6作为主控
方案特色
▲ 无传感器控制的载波频率 16KHz
▲ 芯片集成了高速运放和高速 ADC 模块，有效地提高系统性能
▲ 采用无感双电阻采样方式，通过 FOC 算法计算转子速度及角度
▲ 启动速度快，约 5S 内达到额定转速 1100rpm
▲ 保护机制：过压、过流、堵转保护功能
方案规格
▲ 额定电压为 8V-24V
▲ FOC 矢量控制
▲ 额定功率 36W
